Изготовление клише, матриц и штампов лазерной 3D-гравировкой

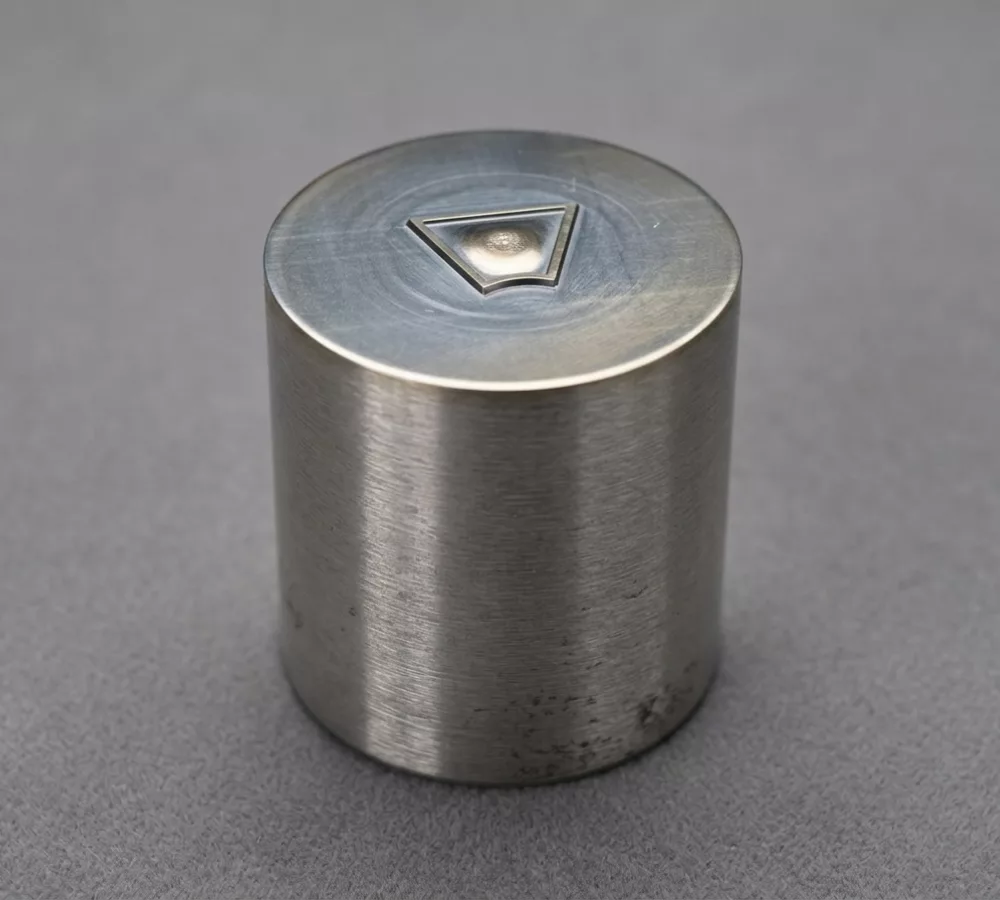

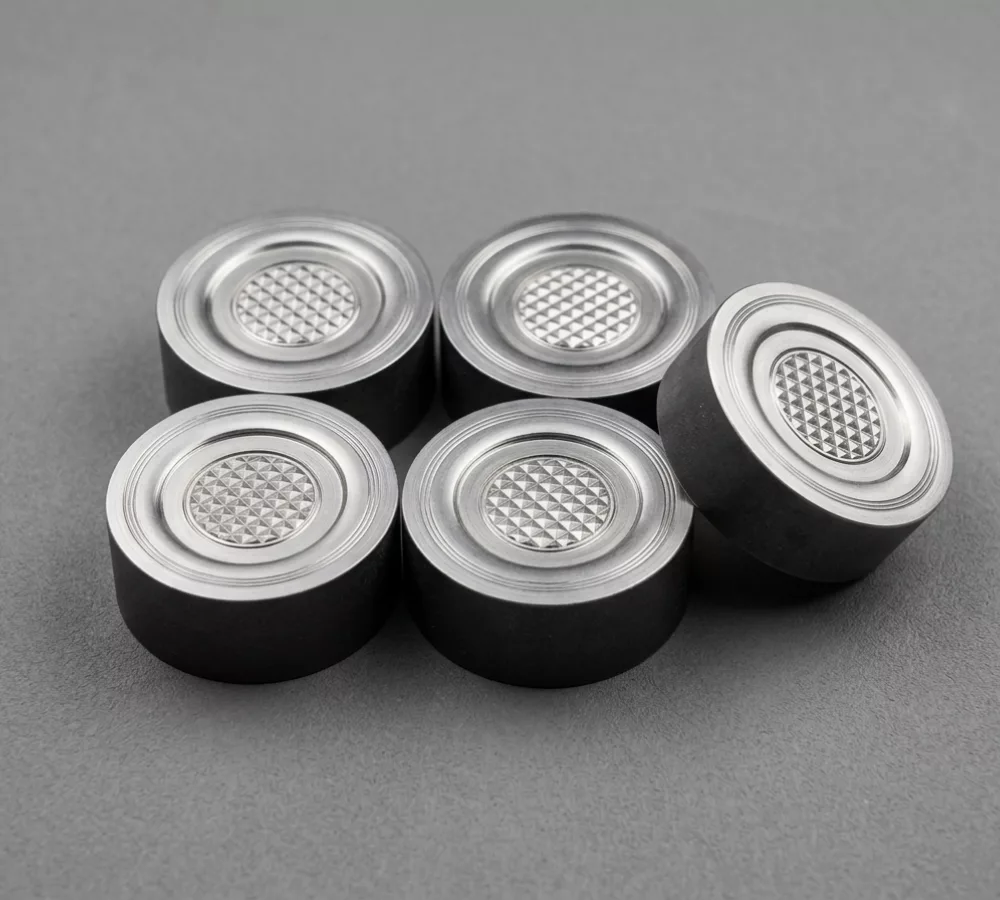

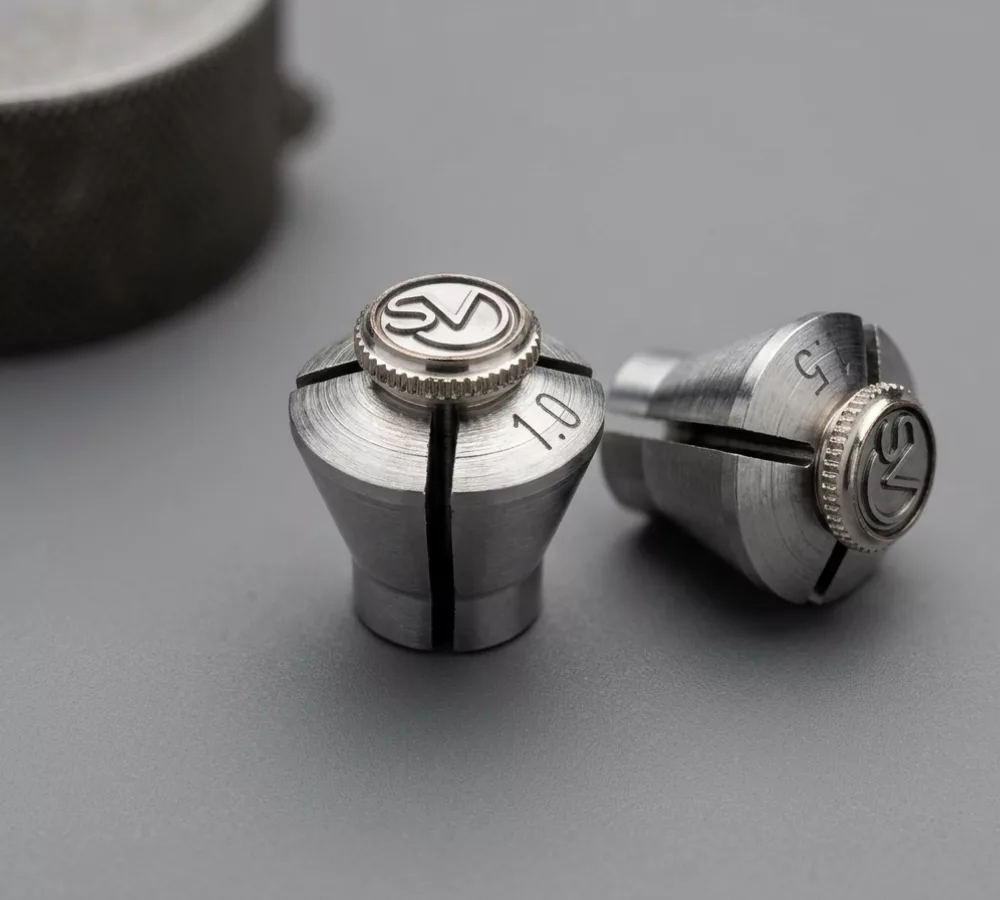

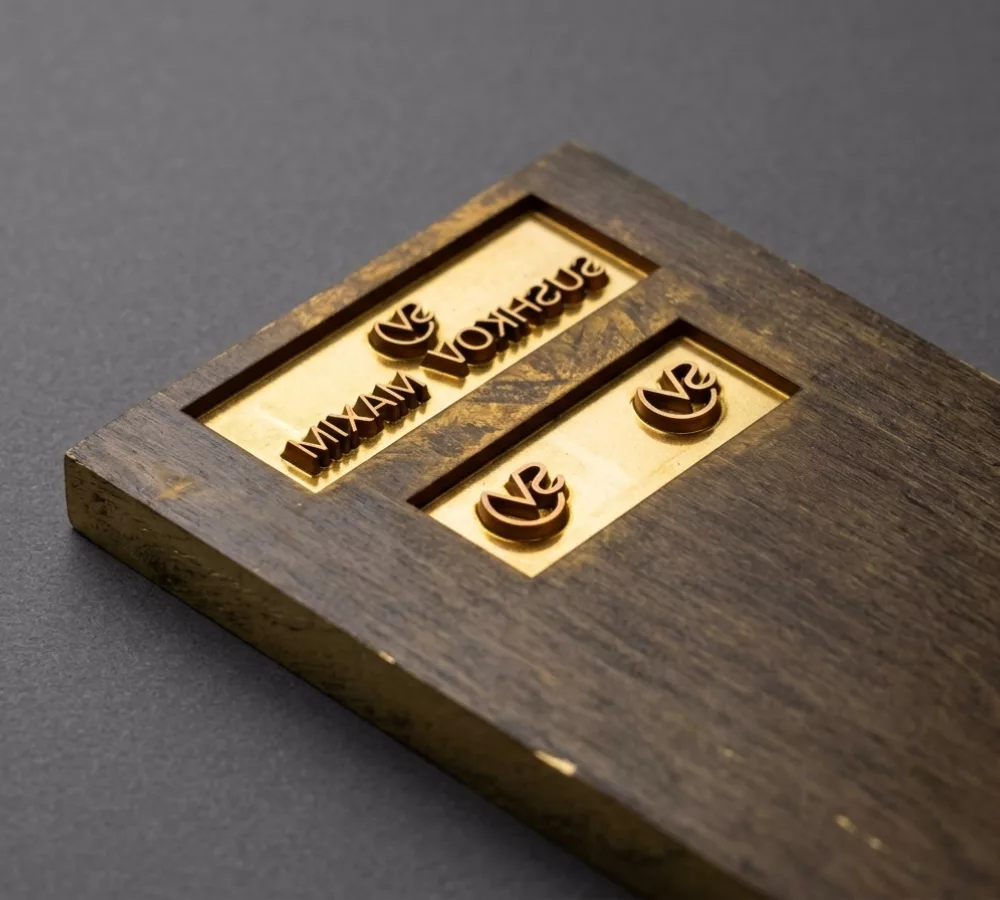

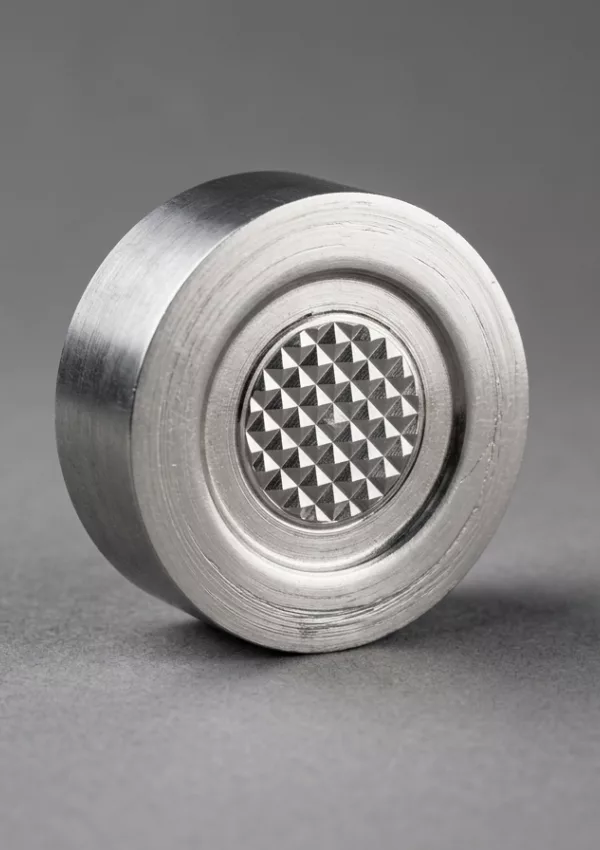

Лазерную 3D-гравировку применяем для создания рабочей поверхности на готовых металлических заготовках заказчика:

• клише для горячего, и рельефного тиснения;
• матриц и пуансонов для формовки, прессования и чеканки;
• металлических штампов с логотипами, надписями и орнаментами;
• ударных клейм и штампов для маркировки изделий;
• вставок для пресс-форм и форм для литья;
• оснастки для изготовления сувенирной, наградной и ювелирной продукции.

Рельеф может быть выпуклым или углублённым. Его направление, глубину и геометрию определяем по назначению оснастки и требуемому виду оттиска. Базовая геометрия заготовки, необходимые крепления, отверстия и другие конструктивные элементы должны быть подготовлены до передачи детали на гравировку.

В отличие от обычной поверхностной маркировки, лазерная 3D-гравировка не только изменяет внешний вид металла, а формирует в нём реальный рельеф. Оборудование последовательно удаляет тонкие слои материала в соответствии с цифровой моделью. За некоторое количество проходов создаётся заданная высота или глубина каждого участка изображения.

Обработка выполняется без режущего инструмента, поэтому лазер может воспроизводить тонкие линии, небольшие элементы, узкие углубления и плавные переходы высоты. Работа по цифровой модели помогает повторять геометрию рельефа при обработке партии одинаковых заготовок.

Для плоского рельефа обычно достаточно чертежа или векторного макета. Для сложной объёмной поверхности потребуется 3D-модель либо исходные данные для её подготовки.

1. Точная передача деталей
   Лазер формирует мелкие элементы, тонкие линии, текст, логотипы и фактурные поверхности, которые сложно получить обычной гравировкой.
2. Сложная геометрия рельефа
   Можно создавать не только рельеф постоянной глубины, но и плавные переходы, объёмные изображения, микрорельеф и декоративные текстуры.
3. Повторяемость результата
   Обработка выполняется по цифровой модели. Это позволяет изготовить несколько клише, матриц или штампов с одинаковой геометрией рабочей поверхности.
4. Минимум ручной доводки
   Рельеф формируется непосредственно лазером. Объём последующей обработки зависит от материала, назначения оснастки и требований к рабочей поверхности.
5. Подходит для единичных изделий
   Для запуска не требуется изготавливать отдельный режущий инструмент. Поэтому технологию можно использовать для опытного образца, одного штампа или небольшой серии.

После лазерной 3D-гравировки обработанная заготовка используется как рабочий элемент оснастки для переноса логотипов, надписей, узоров и объёмных изображений на металл, кожу, картон, пластик и другие материалы. Конструкция и материал самой заготовки должны быть заранее подобраны заказчиком под своё оборудование, рабочее усилие, температуру и планируемый тираж.

Основные области применения:

• тиснение фольгой и рельефное тиснение;

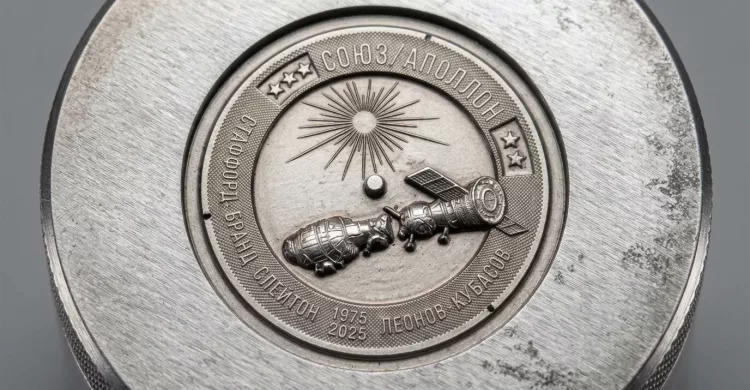

• чеканка медалей, жетонов, значков и памятных изделий;
• клеймение и промышленная маркировка;
• формование и прессование деталей;
• изготовление ювелирной и сувенирной продукции;
• создание фактур и декоративных поверхностей.

Одно из преимуществ лазерной 3D-гравировки — возможность формировать рабочий рельеф не только на латуни и нержавеющей стали, но и на твёрдых инструментальных сталях, в том числе после закалки. Обработка выполняется бесконтактно, без механического резца и его износа, поэтому готовую заготовку можно гравировать уже после термообработки.

Работаем со следующими материалами:

• инструментальная сталь 7Х3 и 9ХС, в том числе в закалённом состоянии;
• нержавеющая сталь;
• латунь;
• алюминий;
• другие марки инструментальных, низко- и высоколегированных сталей — после предварительной оценки материала.

Марка стали, твёрдость после закалки, глубина рельефа и площадь обработки влияют на режим гравировки, время изготовления и качество получаемой поверхности. Если точный состав металла неизвестен или материал ранее не обрабатывался, может потребоваться пробная гравировка на отдельном образце.

Что нужно для расчёта стоимости

Чтобы оценить лазерную 3D-гравировку клише, матрицы или штампа, пришлите:

1. Чертёж, векторный макет или 3D-модель рельефа.
2. Размер рабочей области и требуемую глубину или высоту рельефа.
3. Материал и марку металла.
4. Фотографии, чертёж и габаритные размеры готовой заготовки.
5. Количество одинаковых заготовок.

Если готового макета нет, отправьте эскиз, логотип или пример требуемого результата. Мы проверим исходные данные и отдельно оценим подготовку цифровой модели.

От чего зависят цена и срок

Стоимость лазерной 3D-гравировки рассчитывается индивидуально. На неё влияют размер обрабатываемой области, объём удаляемого металла, глубина и сложность рельефа, материал и форма заготовки, количество одинаковых деталей и необходимость подготовки цифровой модели.

Точную стоимость и срок сообщим после проверки макета, данных о заготовке и согласования технических требований.

Чем 3D-гравировка отличается от обычной лазерной гравировки?

Обычная гравировка чаще используется для нанесения надписи, изображения или маркировки на поверхность. При 3D-гравировке лазер послойно удаляет металл и создаёт функциональный рельеф с заданной глубиной и формой.

Можно ли выполнить рельеф только по логотипу или рисунку?

Для простого рельефа часто достаточно качественного векторного макета. Для сложного объёмного изображения потребуется 3D-модель. Если её нет, мы оценим возможность подготовки модели по вашим исходным материалам.

Вы делаете выпуклый и углублённый рельеф?

Да, направление рельефа задаётся цифровой моделью. При подготовке задания важно учитывать, каким должен быть итоговый оттиск, чтобы правильно построить рабочую поверхность клише, матрицы или штампа.

Нужно ли предоставить готовую заготовку?

Да, мы выполняем лазерную 3D-гравировку на готовой металлической заготовке заказчика. Заготовка должна иметь необходимую базовую форму и конструктивные элементы для дальнейшего использования в вашем оборудовании.

Вы изготавливаете или поставляете сами заготовки?

Нет. С помощью наших лазерных технологий мы формируем рабочий рельеф на предоставленной детали. Изготовление и поставка самой заготовки, держателей, нагревателей, креплений и ответных частей не входят в перечень работ, на которых мы специализируемся.

Можно обработать одну заготовку?

Да. Лазерная технология подходит для обработки одной детали, опытного комплекта или серии одинаковых заготовок.

Сколько занимает обработка?

Срок зависит от размера рабочей области, глубины рельефа, материала, сложности модели, формы заготовки и загрузки оборудования. Назовём срок после проверки файлов и технического задания.
